射频芯片指标——三阶截断点IP3
三阶截断点（IP3，Third-order Intercept Point）是衡量射频放大器线性度的一个重要指标。它描述了当两个频率相近的信号输入到放大器时，由于放大器的非线性效应，会产生三阶交调分量。这些交调分量可能会干扰到有用信号，因此IP3成为评估放大器在多信号环境下性能的关键参数。
一、IP3的定义
IP3是在对数标系中定义的，它表示当输入功率增加到某一特定值时，有用信号的功率与三阶交调分量的功率相等，此时的输入功率称为输入三阶截断点（IIP3），对应的输出功率称为输出三阶截断点（OIP3）。在这个点上，三阶交调失真与有用信号之间的差异（IMD）为0dBc，即两者功率相等，这是输出信号最恶劣的情形。
二、IP3的测量与计算
测量原理：
输入两个频率相近的信号（如f1和f2）。
在放大器输出端测量有用信号的功率（如Po(f2)）和三阶交调分量的功率（如Po(2f2-f1)或Po(2f1-f2)）。
根据测量数据，在对数标系中绘制双音输入输出功率和三阶交调输出功率的关系曲线。
找到两条曲线的交点，即IP3点。
计算公式：
IMD = Po(f2) - Po(2f2-f1)（单位dBc），用于衡量三阶交调失真与有用信号之间的差异。
IP3点由Po(f2)与Pi(f2)关系曲线的斜率（为1）和Po(2f2-f1)与Pi(f2)关系曲线的斜率（为3）的交点确定。
三、IP3的意义与应用
评估线性度：IP3越高，表示放大器的线性度越好，能够更有效地抑制三阶交调分量，减少信号失真。
优化系统设计：在射频系统设计中，通过选择合适的放大器并调整其工作点，可以优化IP3性能，从而提高系统的整体性能。
避免干扰：在多信号环境下，如通信系统、雷达系统等，高IP3的放大器能够减少不同信号之间的干扰，提高系统的稳定性和可靠性。
四、影响IP3的因素
放大器类型：不同类型的放大器（如BJT、FET等）具有不同的非线性特性，因此IP3也会有所不同。
工作点：放大器的工作点（如偏置电压、偏置电流等）会影响其线性度，从而影响IP3。
频率：随着输入信号频率的变化，放大器的非线性效应也会发生变化，进而影响IP3。
温度：温度的变化会影响放大器的内部参数，如增益、噪声系数等，从而间接影响IP3。
五、IP3与无失真动态范围的关系
无失真动态范围（df）是另一个衡量放大器性能的重要指标。它表示在输入功率增加到某一数值时，三阶交调的功率正好淹没于放大器的最小输出功率里面，此时三阶交调对有用信号几乎没有干扰。根据相似三角形的原理，可以求出df与OIP3和放大器最小输出功率（Po,mds）之间的关系：df（dB）=2/3[OIP3(dBm)-Po,mds(dBm)]。因此，IP3的提高有助于增大无失真动态范围，从而提高放大器的性能。
六、图片解释

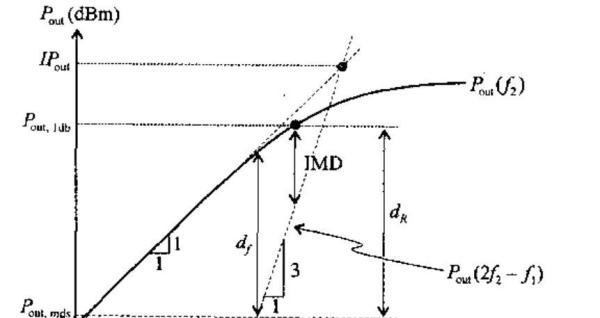

上图展示了双音输入输出功率和三阶交调输出功率之间的关系。其中，Po(f2)与Pi(f2)关系曲线的斜率是1，表示有用信号的功率随输入功率线性增加；Po(2f2-f1)与Pi(f2)关系曲线的斜率是3，表示三阶交调分量的功率随输入功率非线性增加。两条曲线的交点即为IP3点。
综上所述，三阶截断点IP3是衡量射频放大器线性度的重要指标之一。通过优化放大器设计、调整工作点以及选择合适的放大器类型等方式，可以提高IP3性能，从而满足射频系统对线性度和稳定性的要求。
